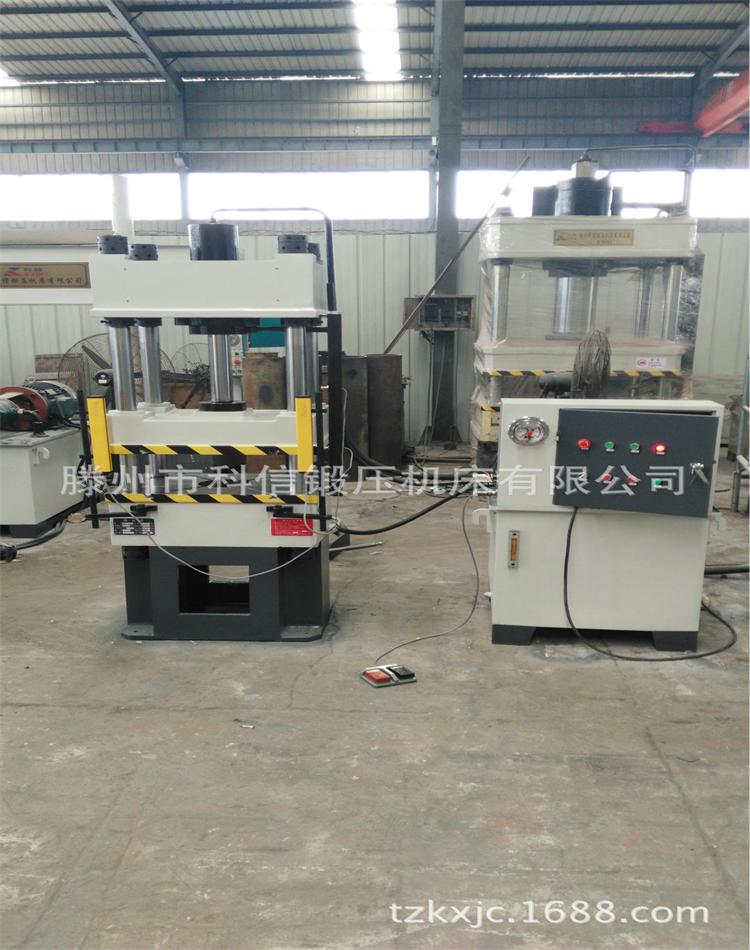

63吨小台面三梁四柱液压机






63吨小台面三梁四柱液压机主要技术参数:

项目 单位        参数
公称力 kn   5000
系统压力 mpa 25
工作台有效尺寸 mm 2500*1600
最大开口高度 mm 1700
滑块有效行程 mm 900
最大下行速度 mm/s 160
最大回程速度 mm/s 120
顶出缸吨位 T 100*2
顶出行程 mm 300
电机功率 kw 37
备注


用途和特点:

YL32-500吨大台面四柱三梁液压机适用于压装、压制、拉伸、成型等工艺。
本机器具有独立的动力结构及电器系统,并采用按钮集中控制,可实现点动,半自动操作方式。
本机器的工作压力、行程范围均可根据工艺需要进行调整。





undefined



液压系统:



主要元件选购:

序号 名称 生产商
1 插装集成阀 邹城博威 / 济宁泰丰
2 高压油泵 江苏启东宏达 / 江苏恒源
3 电机 山东亚鲁(或同等品牌)
4 行程开关(无触点开关)  正泰电器 / 华东电器
5 主令按钮开关 正泰电器 / 华东电器
6 压力表 杭州压力表厂
7 交流接触器  正泰电器 / 华东电器
8 控制变压器 正泰电器 / 华东电器
9 自动空气断路器 正泰电器 / 华东电器
10 热继电器 正泰电器 / 华东电器
11 时间继电器 正泰电器 / 华东电器
12 密封圈 浙江西普力  /  台湾鼎基
